Shenzhen MATCHINGIC Technology Co., Ltd е основана през 2010 г., компанията винаги се придържа към концепцията за таланта е богатството на компанията, в годините на усъвършенстване на пазара, формира група от предприемчиви, иновативен персонал, като същевременно разширява пазарния си дял у дома и в чужбина компанията продължава да оптимизира вътрешните бизнес процеси, да подобрява международните продажби и бизнеса с доставки, да се придържа само към оригиналните стоки, да задълбочава нивото на обслужване на клиентите, постепенно формира свои собствени предимства в индустрията.
Защо да изберете нас
Качествени продукти
Нашите продукти са с високо качество и отговарят на всички необходими индустриални стандарти. Използваме съвременни технологии и модерно оборудване, за да гарантираме, че нашите продукти са с най-високо качество.
Бързо време за изпълнение
Имаме рационализиран производствен процес, който гарантира бързи срокове за изпълнение. Ние можем бързо да произвеждаме и доставяме на клиентите, което ги прави отличен избор за проекти с кратки срокове.
Професионален екип
Имаме екип от висококвалифицирани технически професионалисти, които винаги са готови да помогнат при всякакви технически проблеми, които клиентите може да имат. Фабриката предоставя цялостна техническа поддръжка, включително поддръжка на дизайна, избор на продукт и поддръжка на приложения.
Качествени услуги
Ние предоставяме висококачествени услуги, които отговарят на най-високите индустриални стандарти. Ние следваме най-добрите практики в нашите работни процеси и се придържаме към стриктни мерки за контрол на качеството, за да гарантираме, че предоставяме най-добрите резултати на нашите клиенти.

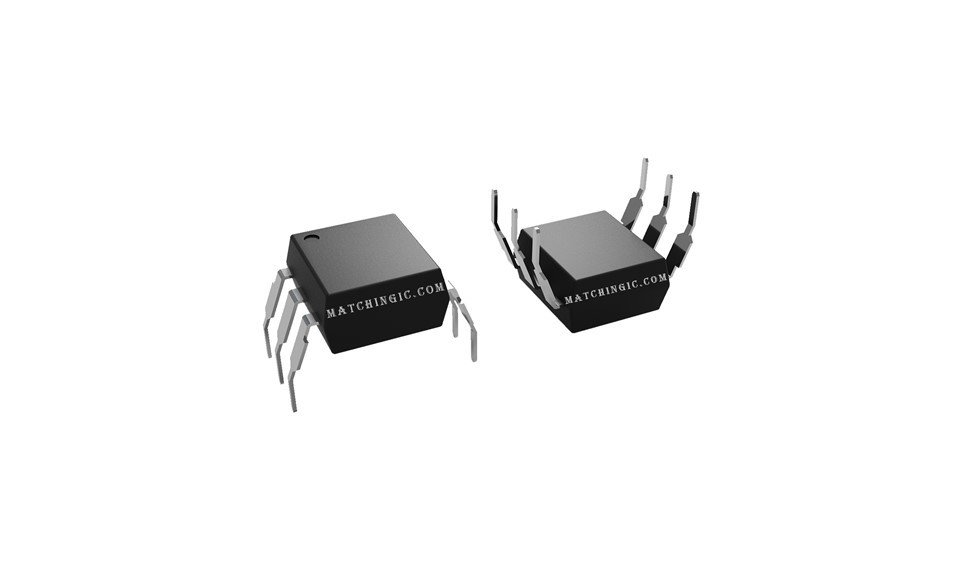

Оптичният изолатор е електронно устройство, което може да се използва за предаване на информация между диоди без преминаване на електрически ток. Тъй като няма нужда от директно предаване на напрежение или ток между входовете и изходите във веригата на оптични изолатори, тези компоненти могат да се използват за осигуряване на електрическа изолация в две области в PCB. Оптичните изолатори действат като защитен механизъм, като гарантират, че вредните електрически токове не могат да преминат през устройството.
Предимства на оптичните изолатори
Защита срещу електрически смущения
Оптичните изолатори осигуряват пълна електрическа изолация между два компонента. Това предпазва чувствителните електронни устройства от пикове на напрежението, електромагнитни смущения и токове в земната верига.
Подобрено качество на сигнала
Оптичните изолатори помагат за подобряване на качеството на сигнала, като намаляват количеството шум, въведен в сигнала. Това води до по-чисти и по-точни сигнали.
Удължен живот на продукта
Като елиминират риска от електрически смущения, оптичните изолатори спомагат за удължаване живота на електронните устройства. Те също така помагат да се предотврати повреда на чувствителни компоненти, като ги предпазват от пренапрежения на напрежението.
Безопасна изолация
Оптичните изолатори осигуряват безопасно средство за електрическо изолиране на два компонента. Това е особено важно в приложения, където рискът от токов удар е висок, като медицинско оборудване.
Висока надеждност
Оптичните изолатори са много надеждни и издръжливи, което ги прави идеални за използване в критични приложения. Те са по-малко податливи на повреда и изискват по-малко поддръжка от другите видове изолатори.
Широка съвместимост
Оптичните изолатори са съвместими с широка гама от електрически и електронни устройства, което ги прави универсална изолационна технология. Могат да се използват както в променливотокови, така и в постоянни приложения.
Компоненти на оптичен изолатор
Поляризатор
Фарадеев ротатор
Анализатор
Компоненти на оптичен изолатор
01
Поляризатор
Поляризаторът гарантира, че само светлина със специфична ориентация на електрическото поле (поляризация) може да премине. Това действа като входна врата за входящата светлина.
02
Фарадеев ротатор
Това е централната част на оптичния изолатор. Когато е подложен на магнитно поле, този ротатор предизвиква въртене в равнината на поляризация на входящата светлина.
03
Анализатор
Този компонент е по същество друг поляризатор. Въпреки това, той е ориентиран под такъв ъгъл, че позволява на светлината, идваща от фарадеевия ротатор, да преминава, но блокира светлината, идваща в обратна посока.
Видове оптични изолатори
- Оптичните изолатори могат да бъдат класифицирани по различни начини:
Фиксиран теснолентов изолатор
Тъй като техните поляризатори не са регулируеми, максималната изолация е постижима само при проектната дължина на вълната. Максималната изолация във фиксиран теснолентов изолатор е около 30-35 dB.
Регулируем изолатор
Тези изолатори позволяват постигането на изолация при различни дължини на вълните чрез завъртане на изходния поляризатор или чрез настройка на магнитното поле във фарадеевия ротатор чрез физическо преместване на магнита. Регулируемите изолатори също имат максимална изолация от около 30-35 dB, но могат да се използват в по-широки диапазони на дължина на вълната.
Фиксиран широколентов изолатор
С тези оптични компоненти е възможно да се постигнат по-големи ленти на изолация. Максималната изолация е подобна на предишните типове, но за по-голям диапазон на дължината на вълната.
Тандемен изолатор
Тези изолатори комбинират два фарадеев ротатора. Ротаторите споделят един централен поляризатор и могат да постигнат високи нива на изолация до 60 dB, но обикновено имат по-ниско предаване.
Изолатор за свободно пространство
Тези изолатори се използват във високоскоростни оптични предаватели или помпени лазери, които се нуждаят от изолация от обратна светлина. Изолаторите за свободно пространство предлагат отлична производителност с висока изолация и ниски загуби на вмъкване. Те могат да бъдат поляризационно зависими или поляризационно независими.
Принцип на работа на оптичните изолатори
Оптичният изолатор работи, като приема входен електрически сигнал и го преобразува в светлинен сигнал с помощта на диод, излъчващ светлина, обикновено работещ в близкия инфрачервен спектър. След това, в рамките на същото устройство, светлочувствително устройство като фотодиод, фототранзистор или фотодарлингтън транзистор преобразува светлинния сигнал обратно в електрически сигнал. Това осигурява бариера за всякакви преходни процеси на напрежение или нива на пренапрежение, които се появяват на входа и засягат електрическата верига на изхода на оптоизолатора. Компонентите са запечатани в непрозрачна опаковка за предотвратяване на смущения от външна светлина.
Има много различни видове оптоизолаторни вериги, които се използват широко в системи за комуникация, контрол и наблюдение, където сигналите за данни могат да осигурят точка на проникване на вредни напрежения, които да повредят устройство. Те са особено полезни, когато дълги кабели за данни, които биха могли да бъдат податливи на индуцирани преходни процеси на напрежение или пренапрежения на заземената равнина, влизат в електронно устройство, съдържащо чувствителни полупроводникови компоненти.
Класификации на оптичните изолатори
Има две основни класификации на оптичните изолатори:Вградени изолатори (фиброоптични изолатори) и изолатори за свободно пространство. Вградените влакнесто-оптични изолатори са проектирани по начин на косичка. Това означава, че те идват с вграден оптичен кабел и конектори, така че да могат да бъдат интегрирани директно в оптична система. Изолаторите за свободно пространство, напротив, нямат интегрална система за свързване. Те трябва да се монтират директно към обекта, който се нуждае от изолация.
Видове оптични изолатори и тяхната работа
Оптичният изолатор, особено фарадеевият изолатор, е устройство, което предава светлина в определена посока, като същевременно елиминира обратното отражение и обратното разсейване във всяко поляризирано състояние. Обикновено се категоризира в две категории – поляризационно чувствителни оптични изолатори и поляризационно нечувствителни оптични изолатори. Тъй като вече ги споменах като фарадеев изолатор, очевидно е, че те използват фарадеевия ефект на магнитооптичния кристал.
Видове оптични изолатори и тяхната работа
Оптичният изолатор, особено фарадеевият изолатор, е устройство, което предава светлина в определена посока, като същевременно елиминира обратното отражение и обратното разсейване във всяко поляризирано състояние. Обикновено се категоризира в две категории – поляризационно чувствителни оптични изолатори и поляризационно нечувствителни оптични изолатори. Тъй като вече ги споменах като фарадеев изолатор, очевидно е, че те използват фарадеевия ефект на магнитооптичния кристал.
Чувствителни към поляризация оптични изолатори:
Това са най-простите фарадееви изолатори, които работят само когато входният лъч има насочена линейна поляризация.
Работи:
Тяхната работа е проста, при която поляризиран лъч преминава през първия поляризатор с минимални загуби, след това преминава през фарадеев ротатор на 45 градуса и накрая преминава през втория поляризатор, като неговата предавателна ос се завърта на 45 градуса, за да се гарантира, че загубите при предаване са възможно най-ниско.
Когато тази светлина се отрази обратно към изходния порт с непроменено състояние на поляризация, тя ще премине напълно през изходния поляризатор, но поради завъртаната на 45 градуса посока на поляризация, светлината ще бъде блокирана във входния поляризатор или може да бъде изпратена към отделен изход порт. В случай, че ъгълът на въртене на ротатора се отклонява от 45 градуса поради някаква причина, като грешки при изработката, степента на изолация ще бъде намалена. Проблемът е, че винаги се нуждаем от изолатор с висока изолация, която може да бъде намалена при тези видове изолатори поради няколко причини.
Нечувствителни на поляризация оптични изолатори:
Поляризационно нечувствителен оптичен изолатор е устройството, което функционира за произволна поляризация на входния лъч. Тъй като много влакна не поддържат поляризацията, такива устройства често са подходящи и необходими в контекста на оптичните влакна. Освен това комуникационните системи с оптични влакна работят с произволно състояние на поляризация, така че трябва да използвате фарадеевите изолатори и други компоненти, които могат да се справят с недефинирано състояние на поляризация.
Принцип:
Основният принцип на PI оптичния изолатор е пространственото разделяне на ортогоналните поляризационни компоненти на I/P лъча с помощта на поляризатор. След това ги изпратете през Фарадеев ротатор и комбинирайте компонентите отново във втория поляризатор.
Това, което трябва да се отбележи тук е, че поляризационно нечувствителният оптичен изолатор не запазва поляризационното състояние, тъй като има недефинирана относителна фазова промяна между двата компонента на поляризацията. Тази фазова промяна зависи от температурата и дължината на вълната.
Тези изолатори се използват широко в телекомуникационната индустрия и различни други приложения в лазерната технология. Те се характеризират с висока изолация, ниски загуби на вмъкване и отлична температурна стабилност. На пазара тези изолатори се предлагат в различни дължини на вълните и честотни ленти.
,
Важни спецификации при избора на оптични изолатори
Изолиращото напрежение е максималната номинална разлика в напрежението, която може да съществува между светодиода и светлинния сензор. Това изолиращо напрежение се управлява от конструкцията на самото оптоизолаторно устройство и фактори извън устройството. Вътрешна повреда ще възникне, когато напрежението в елемента на светлинния източник на устройството се изкриви към елемента на светлинния сензор. По подобен начин ще възникне външна повреда, когато напрежението на входния щифт на устройството премине към изходен щифт. Това се влияе от дизайна на печатната платка, който е начинът, по който се насочват и разделят следите за входовете и изходите и условията на околната среда около устройството. Напрежението, при което ще възникне дъга ще зависи от температурата, влажността, разстоянието на разделяне, налягането и наличието на замърсители във въздуха. Разстоянието и влажността са най-важните фактори.
Когато се използва оптоизолаторна верига за отделяне на заземяващите равнини или входове за отчитане на напрежение, скоростта на промяна на изолирания сигнал е относително маловажна. Въпреки това, когато оптоизолаторът се използва за отделяне на връзки за данни и комуникационни линии, пропускателната способност на устройството става от съществено значение. Имайте предвид, че постижимата скорост на данни за всяка оптоизолаторна верига ще зависи от това как изходът се зарежда и се влияе от температурата. Проучете много внимателно листа с данни, ако изолирате бързи връзки за данни.
Струва си да се спомене, че се предлагат готови пасивни мрежови изолатори за кабелни Ethernet мрежи, които използват електромагнитна индукция за осигуряване на електрически непроводима бариера без изискване за външно захранване. Внедряването на оптоизолаторна верига може не винаги да е най-подходящото решение, но това решение ще зависи от вашите индивидуални обстоятелства.
Както при всяко полупроводниково устройство, фотодиодът, използван в оптоизолатора, ще има елемент на нелинейност във връзката между входа и изхода, което може да изкриви сигнала, преминаващ през изолатора. Гарантирането, че фотодиодът е предубеден и работи в своя линеен диапазон, като се избягват областите на прекъсване или насищане, ще намали този ефект до известна степен. Всяка остатъчна нелинейност ще бъде особено забележима, когато оптоизолаторите се използват за отделяне на аналогови сигнали.
Разработени са специализирани аналогови оптоизолатори с минимална нелинейност. Обикновено те използват два фотодиода, свързани към операционен усилвател. Единият фотодиод работи както обикновено, докато второто устройство с идентична нелинейност се намира в обратната връзка на усилвателя, за да компенсира чрез премахване на нелинейностите.
Коефициентът на пренос на ток (CTR) е съотношението между токовете на светодиода и сензора, което ефективно усилва устройството и отразява неговата ефективност. Оптоизолаторите с нисък CTR ще изискват повече ток, за да управляват светодиода, за да създадат достатъчен ток на фототранзистора за конкретен изходен товар.
CTR не е постоянен, а зависи от входния ток, влизащ в компонента. CTR също ще варира в зависимост от всеки компонент, неговата температура и възрастта на компонента, така че е изключително важно да изберете устройство, което осигурява необходимия CTR при максималната номинална температура и максималния експлоатационен живот на устройството, което оптоизолаторът ще използва. Производствените толеранси в компонентите могат да доведат до широк диапазон на CTR в една и съща партида компоненти, така че дизайнът трябва да работи въз основа на минималния CTR, посочен в информационния лист. Всички тези фактори могат да направят избора на оптимално устройство труден.
Мощност
Последният фактор, който трябва да имате предвид, са изискванията за мощност на самата верига на оптоизолатора и управлението на топлината, генерирана от компонента поради загуби. Основните компоненти могат да бъдат сравнително неефективни и да генерират значителни нива на топлинна енергия, с които трябва да се работи по подходящ начин, особено тъй като работата на самия оптоизолатор ще бъде неблагоприятно повлияна от топлинните ефекти. Когато проектирате схемата на веригата, не забравяйте да държите входните следи към веригата на оптоизолатора подходящо отделени от всички други следи, особено земните и захранващите равнини, за да предотвратите капацитивно или индуктивно свързване на преходни процеси между следите.
Инструкции за изграждане на оптичен изолатор
Инструкции за изграждане на оптичен изолатор
1. Монтирайте разделителя на поляризационния куб в c-mount куба.
2. Свържете C-Mount двойния мъжки въртящ се цилиндър към c-mount cube от страната на предавателния порт на разделителя на лъчи.
3. Монтирайте вълновата плоча в байонета за дебел обектив C-Mount.
4. Прикрепете монтираната вълнова плоча към двойната мъжка въртяща се цев C-Mount. Ориентирайте вълновата плоча под 45 градуса спрямо оста на предаване на разделителя на поляризационния куб.
5. Завършете подравняването чрез въвеждане на лазерен лъч и фиксирайте ъгловата позиция на двойната мъжка въртяща се цев C-Mount, след като се постигне максимална изолация на лъча.
Спецификации на оптичните изолатори
Важни спецификации за оптични изолатори включват централна дължина на вълната, изолация, загуба на вмъкване и загуба, зависима от поляризацията. Централната дължина на вълната е центърът на диапазона на дължината на вълната, в който изолаторът е проектиран да функционира оптимално. Тази характеристика обикновено се измерва в nm. Изолацията, обикновено измервана в децибели (db), е мярка за това колко ефективно се предотвратяват обратните отражения и степента, до която изолаторът може да предава. Вмъкната загуба е затихването, причинено от вмъкването на оптичен компонент. Загубата, зависима от поляризацията, е затихването, причинено от поляризацията.
Приложения на оптични изолатори
Благодарение на своите уникални възможности, оптичните изолатори намират широк спектър от приложения в днешните много напреднали оптични системи. Някои от най-разпространените приложения включват:
Лазерни системи:Високомощните лазерни системи често използват оптични изолатори, за да предотвратят повредена обратна връзка към лазерния източник. Оптичният изолатор позволява на изходната светлина да премине към целта, но блокира отразената светлина да достигне лазерния източник.
Оптични комуникации:Във влакнесто-оптичните мрежи оптичните изолатори предпазват чувствителните приемници от сигнали, които могат да бъдат отразени обратно по влакното. Те се използват и в оптични усилватели за предотвратяване на нежелана обратна връзка и трептения.
Оптични сензори:В оптичните сензори изолаторите се използват за елиминиране на ефектите от обратно отражение или разсейване от измервания обект, което може да попречи на измерването.
Бъдещето на оптичните изолатори
Тъй като оптичната технология продължава да напредва, търсенето на оптични изолатори се очаква да се увеличи. Особено в области като квантовите изчисления и нанофотониката, където контролът на светлината е от изключително значение, ролята на оптичните изолатори вероятно ще бъде допълнително подчертана. Освен това, с продължаващи изследвания и разработки в материалознанието, могат да бъдат реализирани по-ефективни и миниатюризирани оптични изолатори, проправяйки пътя за по-модерни, високоскоростни и интегрирани оптични системи.
